当前位置:首页 > 产品中心 > V型调节球阀 > V型调节球阀 > 气动O型切断球阀

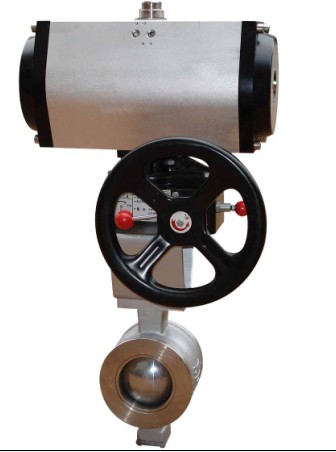

气动O型切断球阀

ZSHO型气动O型切断球阀和气动双作用执行机构构成。它具有结构简单、体积小、重 量轻、操作方便等优点,可广泛地应用于石油、 化工、水电、轻纺等工业生产进程地自动调节和远程控制中。

产品说明

ZSHO型气动O型切断球阀和气动双作用执行机构构成。它具有结构简单、体积小、重 量轻、操作方便等优点,可广泛地应用于石油、 化工、水电、轻纺等工业生产进程地自动调节和远程控制中。

结构原理
 O形球阀由阀体、球体、阀轴、密封环、填料、压板等零部件组成。
执行机构由气、活塞、齿轮型、输出轴、气缸盖、轴承、导向环、活塞轴瓦、调整螺栓、 “O”型圈等主要零部件等构成。
 原理:执行机构与阀用连接轴连接。气缸内输入气压后,作用于活塞上产生一定的推力, 使齿轮型输出在活塞推动下,使齿轮输出轴于旋转,带动阀轴转动,从而使球阀球体在阀内随着转动,改变阀的流通面积,达到改变通过阀内介质流量目的。

主要技术参数:
公称通径DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数Kv
20
38
72
110
170
270
380
510
940
1400
2200
3500
5000
8500
作用方式
双作用;单作用;气开式(K);气关式(B)
公称压力PN(Mpa)
1.6  6.4
转角范围
0~90
固有流量特性
快开
工作温度t(℃)
-20~160
气源压力Ps(Mpa)
0.3~0.6
法兰尺寸、型式
PN10、16、40GB9113-88、PN64JB/T79-94,PN10,16凸式 PN40,64凹式
或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准)

订货须知:
1.产品型号与名称 2.公称通径(DN) 3.公称压力(PN) 4.额定流量系数KV 5.阀体和阀内组件材料 6.固定流量特性 7.适用温度和介质 8.整机作用方式(电开、电关)及输入信号 9.是否带附件(操作器、伺服放大器等)10.其他特殊要求
