当前位置:首页 > 产品中心 > 偏心半球阀 > 上装式偏心半球阀 > 上装式金属硬密封球阀

产品说明

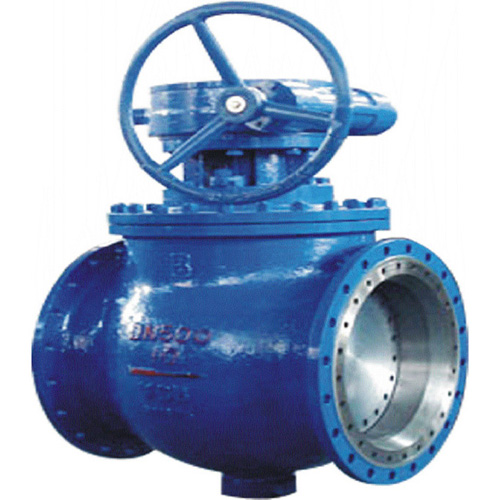

上装式金属硬密封球阀DYQ340H/Y

    上装式球阀阀体作成整体,在其上部设有阀盖,阀座、球体、密封圈等均从上部装入。其优点是检修及更换阀座时,不必将球阀从管线上拆下来,仅打开阀盖,将球体吊出即可,这给地下管线,特别是原子能工业用球阀带来很大方便。


●主要连接尺寸

PN1.6MPa

DN d L D D1 D2 b f Z-φd1
50 42 230 160 125 100 16 3 4-φ18
65 58 290 180 145 120 18 3 4-φ18
80 65 310 192 160 135 22 3 8-φ18
100 82 350 215 180 155 22 3 8-φ18
125 120 400 245 210 185 24 3 8-φ18
150 132 480 280 240 210 26 3 8-φ23
200 170 600 335 295 265 28 3 12-φ23
250 225 730 405 355 320 30 3 12-φ25
300 257 838 460 410 375 32 4 12-φ25
350 335 889 520 470 435 34 4 16-φ25

PN2.5MPa

DN d L D D1 D2 b f Z-φd1
50 42 230 160 125 100 20 3 4-φ18
65 58 290 180 145 120 22 3 8-φ18
80 65 310 195 160 135 22 3 8-φ18
100 82 350 230 190 160 24 3 8-φ23
125 120 400 270 220 188 28 3 8-φ25
150 132 480 300 250 218 30 3 8-φ25
200 170 600 360 310 278 34 3 12-φ25
250 225 730 425 370 332 36 3 12-φ30
300 257 838 485 430 390 40 4 16-φ30
350 335 889 550 490 448 44 4 16-φ34

注:结构长度参照GB 12221-89,法兰的型式和尺寸按JB79,也可以按GB9113
